รายละเอียด

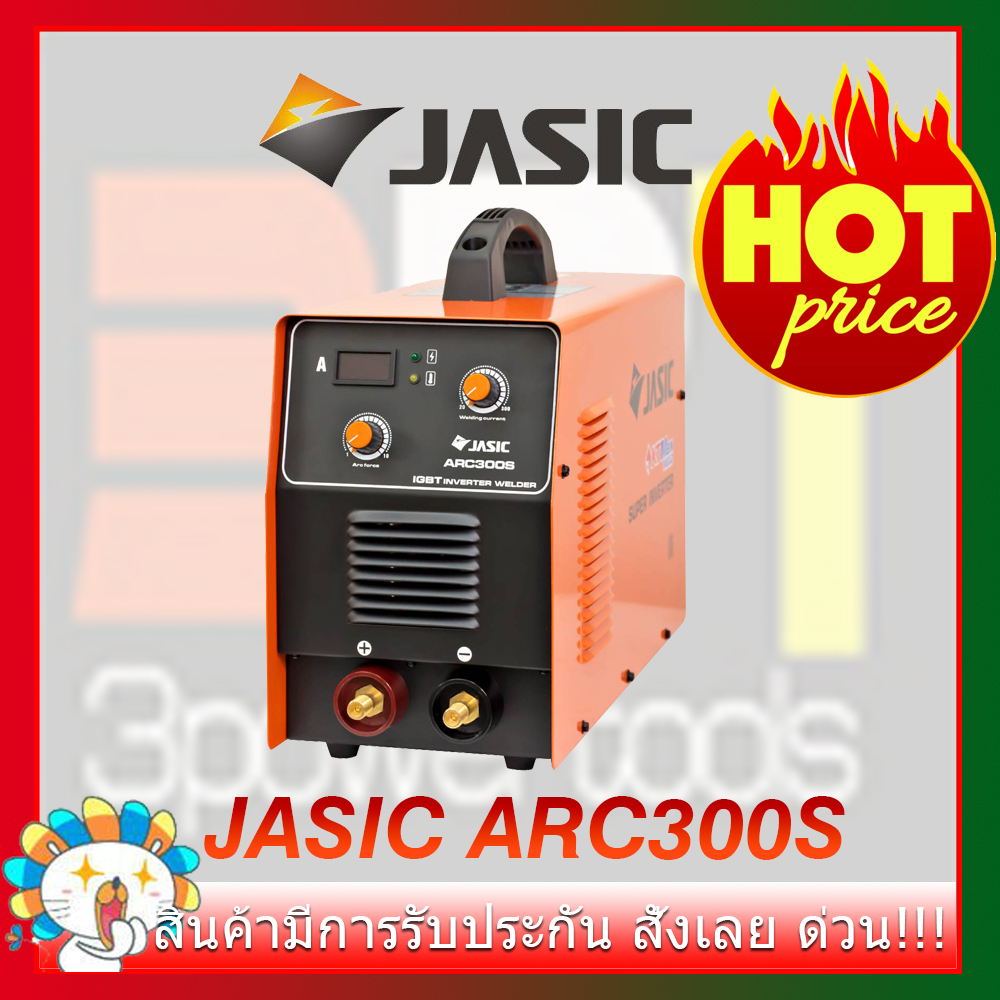

ชื่อสินค้า : เครื่องเชื่อม JASIC รุ่น ARC-300S

แบรนด์ : JASIC

ภาพรวม (Product Overview)

เครื่องเชื่อม JASIC รุ่น ARC-300S เป็นเครื่องเชื่อมระบบอินเวอร์เตอร์แบบอาร์ค ใช้ไฟฟ้า 1 เฟส (220 โวลต์) กระแสเชื่อม 300 แอมป์ มีระบบป้องกันไฟกระชาก OVER-VOLTAGE และ OVER-CURRENT ประหยัดกระแสไฟฟ้า สามารถเชื่อมเหล็ก สแตนเลส และอลูมีเนียม ใช้ลวดเชื่อมทั่วไปได้เกือบทุกชนิดเป็นรุ่นยอดนิยมเนื่องจากใช้งานได้หลากหลาย

จุดเด่น (Features)

• เทคโนโลยีระบบ IGBT มีกระแสไฟในการเชื่อมนิ่ง เรียบ ไม่เกิดการกระตุกระหว่างการเชื่อม
• ระบบการวางแผงวงจรด้านในค่อนข้างดีมาก ทำให้ระยะการโอนถ่ายเทได้ดี

บรรจุภัณฑ์ (Packaging)

เครื่องเชื่อม JASIC รุ่น ARC-300S บรรจุในกล่องกระดาษแข็ง มีวัสดุกันกระแทกทั้งด้านหน้าและหลังของตัวเครื่องเพื่อกันกระแทก

อุปกรณ์ทั้งหมดในกล่อง (Products and Accessories)

1. เครื่องเชื่อม JASIC รุ่น ARC-300S
2. สายเชื่อม 300 แอมป์ ขนาด 25 ตร.มม. ยาว 7 ม.
3. สายดิน 300 แอมป์ ขนาด 25 ตร.มม. ยาว 5 ม.
4. หน้ากากเชื่อม แปรงลวด และค้อนเคาะสแลค
5. คู่มือการใช้งานภาษาอังกฤษและใบรับประกัน

การใช้งาน (Applications)

เครื่องเชื่อม JASIC รุ่น ARC-300S มีความทนทาน ใช้งานได้ในขณะแรงดันไฟไม่คงที่ สามารถปรับกระแสไฟเชื่อมได้ตามความต้องการ กระแสไฟเชื่อมออกมาเต็ม กินไฟน้อย การอาร์คนิ่มนวลควบคุมการเชื่อมได้ง่าย สะเก็ดไฟเชื่อมน้อยใช้ได้กับลวดเชื่อมทุกชนิดตั้งแต่ขนาด 1.6 – 4.0 มิลลิเมตร สำหรับการเชื่อมโลหะที่หลากหลาย เช่น เหล็ก เหล็กคาร์บอน สแตนเลส และอื่นๆ เหมาะสำหรับการเชื่อมทุกประเภทที่ต้องการคุณภาพและต้องการสมรรถนะของเครื่องเชื่อมที่สามารถทนงานหนักได้ เช่น งานซ่อมบำรุง งานอุตสาหกรรม งานโครงสร้าง งานก่อสร้าง และงานเชื่อมอื่นๆ

วิธีการใช้งาน (How to use)

• เครื่องเชื่อม JASIC รุ่น ARC-300S ตัวเครื่องมีสายไฟเป็นแบบปลั๊กเสียบ ที่มาพร้อมกับตัวเครื่อง คือ สายเชื่อมและสายดิน ซึ่งการต่อสายเชื่อมและสายดินเข้ากับตัวเครื่องจะต้องต่อที่ข้อต่อเกลียวด้านหน้าของตัวเครื่อง ซึ่งจะมีสัญลักษณ์และสีที่ข้อต่อชัดเจน
• สายเชื่อมต่อเข้ากับข้อต่อเกลียวสีแดงที่เป็นเครื่องหมาย  +
• สายดินต่อเข้ากับข้อต่อเกลียวสีดำ ที่เป็นเครื่องหมาย  –
• หลังจากที่เราต่อสายเชื่อมกับสายดินเรียบร้อยแล้วให้เสียบปลั๊กไฟและกดสวิตซ์เปิดเครื่อง สังเกตว่าสวิตซ์ไฟหน้าเครื่อง ON/OFF สีแดงจะติดอยู่ และพัดลมระบายความร้อนด้านหลังจะหมุน
• ปรับกระแสไฟในการเชื่อมให้เหมาะกับงานซึ่งขึ้นอยู่กับขนาดของลวดเชื่อม และชิ้นงาน เช่น ลวดเชื่อม 2.6 มิลลิเมตร กระแสไฟปรับอยู่ที่ 50 – 70 แอมป์
• นำสายดินไปจับกับชิ้นงาน
• นำคีมคีบลวดเชื่อมโดยให้ลวดเชื่อมให้อยู่ในตำแหน่งตั้งฉากกับคีมจับลวดเชื่อม 90 องศา และจับคีมเชื่อมทำมุม 45 องศากับชิ้นงาน กดลวดเชื่อมลงไปแตะบนแผ่นเหล็กเบาๆ แล้วยกขึ้นโดยเร็วเมื่อเกิดการอาร์คโดยบังคับทิศทางให้ลวดเชื่อมเคลื่อนที่ไปครั้งละ 2 – 3 มิลลิเมตร สามารถกำหนดทิศทางการเชื่อมได้ทั้งเดินหน้าและถอยหลัง

ข้อควรปฏิบัติ/ข้อควรระวังในการใช้งาน (Do and Don’t)

• ก่อนใช้งานทุกครั้ง ควรใส่อุปกรณ์ป้องกันอันตรายส่วนบุคคล เช่น แว่นตาสำหรับงานเชื่อม ถุงมือหนัง ชุดกันสะเก็ดไฟ รองเท้าเซฟตี้ และอื่นๆ
• ตรวจสอบกำลังไฟของแหล่งจ่ายไฟให้ถูกต้องตามกำลังไฟของเครื่องเชื่อมรุ่นนั้น
• ตรวจสอบข้อต่อสายเชื่อม และสายดินทุกครั้งก่อนที่จะทำการเชื่อม รวมถึงปลั๊กไฟและปลั๊กพ่วงต่างๆ
• ตรวจสอบพัดลมระบายความร้อน ว่ามีการใช้งานได้ปกติหรือไม่
• ห้ามใช้งานใกล้กับวัสดุที่ติดไฟง่าย หรือสารไวไฟ
• ขณะใช้งานต้องต่อสายดินทุกครั้งในการใช้งาน
• การเชื่อมที่ใช้กระแสไฟสูง ต้องใช้สายไฟที่ทนกระแสสูงได้

การบำรุงรักษา (Maintenance)

• หลังจากหยุดการใช้เครื่องแล้ว ควรปล่อยให้พัดลมระบายอากาศของเครื่องทำงานอย่างน้อย 10 – 15 นาที โดยเปิดเครื่องค้างไว้เพื่อไม่ให้เกิดความร้อนไปสะสมที่แผนวงจร และป้องกันการเสียหายของอุปกรณ์ภายใน
• ควรจะเป่าฝุ่นออกอย่างน้อยเดือนละ 1 – 2 ครั้ง เพราะฝุ่นละอองเป็นสาเหตุที่ทำให้ระบบอุปกรณ์อิเลคทรอนิกส์ เกิดความเสียหายได้ ถ้ามีการสะสมมากๆจะทำให้ระบบวงจรบกพร่อง การไหลของวงจรกระแสไฟไม่ดีเท่าที่ควร

ตารางแสดงรายละเอียดคุณสมบัติสินค้า (Specifications)
